近年來，隨著我國電力事業的飛速發展，城市地下電纜隧道日益增加。機器人巡檢自動化的發展為電纜隧道安全巡檢提供了有效途徑

近年來，隨著我國電力事業的飛速發展，城市地下電纜隧道日益增加。機器人巡檢自動化的發展為電纜隧道安全巡檢提供了有效途徑。然而，電纜隧道的特殊環境嚴重制約了傳統天線系統的通信距離和質量，因此需在電纜隧道內沿線敷設漏泄電纜線路作為移動巡檢機器人的通信線路。相對于架空線路，由于電纜隧道空間狹小，機器人通信線路與電力電纜線路共用公共走廊，2者不可避免要平行并且非常接近，電力電纜周圍的電磁場會對通信線路造成影響。

本文從電磁場基本理論出發，推導出適用于電纜隧道內的電力線路對通信線路電磁影響的計算公式，供電纜隧道巡檢機器人通信線路設計者參考。

主要內容

1 電力電纜線路與通信線路間的容性耦合計算

1.1 電纜隧道巡檢機器人通信線路

與自由空間不同，電纜隧道空間狹長，存在拐角和岔口，加上隧道內鋪設有大量的電力電纜與掛架，形成了一種閉域空間環境。這種特殊環境造成了傳統天線系統無線通信距離短、信號衰減快、場強分布不穩定等問題。為了實現電纜隧道內巡檢機器人的無線移動通信功能，可以采用漏泄電纜進行沿線敷設，并配合光纖干線實現長距離通信。此時將面臨一個新問題，即電力線路的高電壓在其周圍空間形成電場，會對其鄰近的機器人通信線路產生影響。因該影響通過兩線路之間的互電容耦合，故稱為容性耦合影響，或稱電影響。

1.2 基于鏡像法的容性耦合分析

用解析法直接求解電纜隧道內電位微分方程的定解問題比較困難，因此本文采用鏡像法進行求解。

以圓形地下電纜隧道為例進行分析，如圖1所示。設有一無限長細直導線1放置在電纜隧道內，且與圓柱隧道軸線平行，相距為b，隧道半徑為

R>b，導線工作電壓為U1，實導線1的線電荷密度為q1，鏡像導線1′的線電荷密度為′q1，場點a到實導線1的距離為D1a，場點a到鏡像導線1′的距離為D′1a，ε0、ε1分別為兩介質的介電系數。

由于沿圓柱軸向的電荷分布具有均勻性，則實導線1在圓形隧道外的鏡像是與軸平行的鏡像導線1′，且應與實導線1和圓柱軸共面，設鏡像導線1′的線密度為q′1 ，到圓柱軸心的距離為d。則如何求解滿足邊界條件的未知數q′1 和d是問題所在。

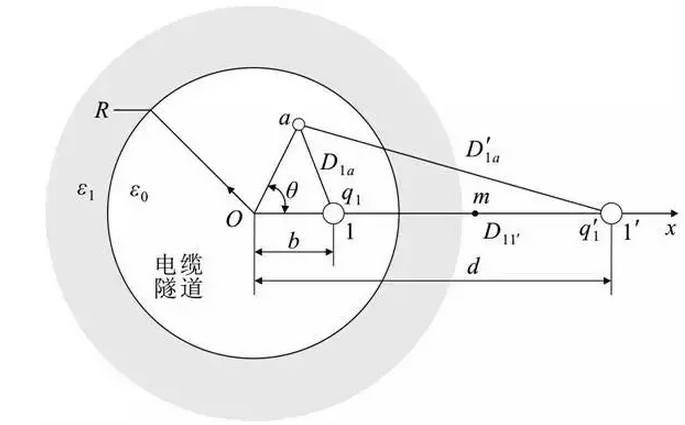

圖1 實導線1在隧道內任一點a處產生的電勢示意圖

1.3單線電力電纜線路與通信線路間的容性耦合

單線電力電纜線路與巡檢機器人通信線路的位置關系如圖2所示。

設單線電力電纜線路導線1和機器人通信線導線a的工作電壓分別為U1和Ua，其單位長度電荷分別為q1和qa，根據公式推導，可得在單位長度機器人通信線路上感應產生的電壓Ua。

圖2 單線電力線路與巡檢機器人通信線路位置關系圖

1.4三相電力電纜線路與通信線路間的容性耦合

設三相電力電纜線路各相工作電壓分別為U1、U2、U3，其單位長度電荷分別為q1、q2、q3，機器人通信線路導線的工作電壓為Ua，其單位長度電荷為qa，同樣地根據公式推導，可得由三相電力電纜線路的容性耦合影響在通信線路上感應產生的電壓Ua。

2 計算實例、現場測試及其分析

2.1容性耦合危險影響計算分析

電力電纜線路對巡檢機器人通信線路的容性耦合危險影響，主要表現在隧道內作業人員接觸通信線路導線時，感應電流通過人體放電引起觸電。

2.1.1單線電力線路對通信線路危險影響分析

對于單線電力線路，單線間的容性耦合影響主要受通信線路與軸心距離a、電力線路與軸心距離b以及兩軸心距間的夾角θ等影響。下面將計算分析當a和b保持不變時，不同夾角θ下的通信電纜感應電流。此時不同夾角θ下通信電纜感應電流I如圖3所示。表1給出了不同夾角處通信電纜感應電流。

表1 不同夾角處通信電纜感應電流

圖3 單線電力線路下通信電纜感應電流變化曲線

2.1.2三相電力線路對通信線路危險影響分析

三相電力線路與通信線路間的容性耦合影響受三相電力電纜布線方式、電力線路與軸心距離、通信線路與軸心距離以及兩軸心距間的夾角θ等影響。三相導線布線方式如圖4所示，典型布線方式下不同夾角θ的通信電纜感應電流如圖5所示。

圖4 3種布線方式示意圖

圖5 不同布線方式下通信電纜感應電流變化曲線

2.2計算實例及現場測試

220 kV某一回地下電纜隧道斷面示意圖見圖6。圖中左側一回電纜C相右側為工作人員的行走通道。電纜設計工作電壓為220 kV，其中B相導線架設在距離軸心0.8 m處，其余兩導線如圖6所示。若通信電纜長度為500 m，此時不同夾角θ對通信電纜感應電流的影響如圖7所示。

為了驗證理論計算的正確性，在單回地下電纜隧道中進行了現場測試實驗。電纜線路布線方式與北京某一回相同，測試時電纜線路電壓為220 kV。漏泄通信電纜采用HLRHTMY(YZ)−50−42型號，長度為200 m，架設在距離軸心0.9 m處。試驗中，分別測量通信電纜與B相電力電纜軸心距夾角為0°，10°，20°，40°，80°和100°處的感應電流。

實驗所采用的測試方法如圖8所示。漏泄通信電纜芯線一端接地，另一端接測試儀，可測得電力電纜線路電壓在通信線路上產生的感應電流。

通信電纜感應電流現場測試結果與計算值如表2所示。

圖6 220 kV某一回地下電纜隧道斷面示意圖

圖7 電纜隧道通信電纜感應電流

圖8 漏泄通信電纜感應電流測試方法示意圖

表2 通信電纜感應電流現場測試結果與計算值

研究結論

1)單線電力線路對通信線路的容性耦合影響較大，通信電纜感應電流最大值出現在兩軸心距夾角等于0處，且該電流最大值隨著夾角的增大而指數衰減。

2)三相電力電纜不同的布線方式對通信電纜感應電流影響較大。對于垂直布線方式，通信電纜感應電流最大值出現在兩軸心距夾角等于0處，其值在3種布線方式中最大，并隨著夾角的增大而指數衰減。對于水平布線和三角形布線方式，通信電纜感應電流的變化趨勢特性與垂直布線類似，其最大感應電流較垂直布線小。同時，三相電力線路對通信線路的容性耦合影響較單線電力線路來說有所降低，其中三角形布線方式和水平布線方式對減小感應電流有較好的效果，其次為垂直布線方式;但是通信電纜上的感應電流均超過國標規定的15 mA容許值，此時隧道內三相電力電纜線路對通信線路的容性耦合影響是有危害的。

3)通過分析電纜隧道電力電纜對通信電纜的容性耦合，能夠?yàn)殡娎|隧道通信線路的設計提供依據，對電纜隧道機器人巡檢自動化的發展有著很重要的意義。
